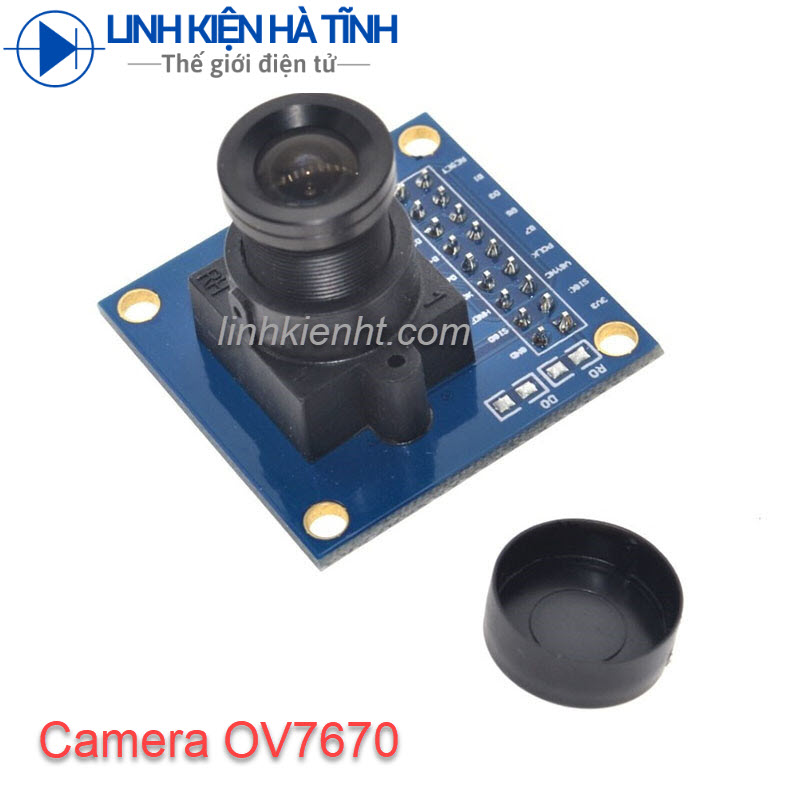

Module camera OV7670 CHO ARDUINO

Module camera OV7670 CHO ARDUINO

Mạch CMOS OV7670 Camera Module chứa cảm biến hình ảnh dạng CMOS OV7670 giúp thu hình ảnh từ môi trường và truyền đến Vi điều khiển qua giao tiếp Serial Camera Control Bus (SCCB) để thực hiện các ứng dụng như chụp hình, quay video, xử lý ảnh,..., cảm biến có thế lưu hình ảnh với tốc độ 30fps (30 khung hình 1 giây) với code mẫu trên Arduino rất dễ sử dụng.

Thông số kỹ thuật:

• Điện áp sử dụng: 3.3VDC
• Điện áp giao tiếp: TTL 2.8~3.3VDC
• High sensitivity suitable for illumination applications
• Low voltage suitable for embedded applications
• Standard SCCB interface compatible with I2C interface
• Photosensitive array: 640x480 pixel
• Power operation: 60mW/15fpsVGAYUV
• Sleep: <20μA
• Output Formats:
  • YUV/YCbCr 4:2:2
  • RGB565/555/444
  • GRB 4:2:2
  • Raw RGB Data
• Optical size: 1/6"
• FOV: 25°
• Maximum frame rate: 30fps
• VGA Sensitivity: 1.3V / (Lux-sec)
• SNR: 46 dB
• Dynamic range: 52 dB
• Pixel Size: 3.6μm x 3.6μm
• Kích thước: 30.5 x 30.5mm

Documents:

• Arduino Camera (OV7670) Tutorial by Roland Pelayo
• Live OV7670 Project (Arduino) by indrekluuk
• OV7670 Camera and Arduino by Lulu
• <a href="https://github.com/indrekluuk/ArduinoImageCapture" target="_blank" rel="noopener
