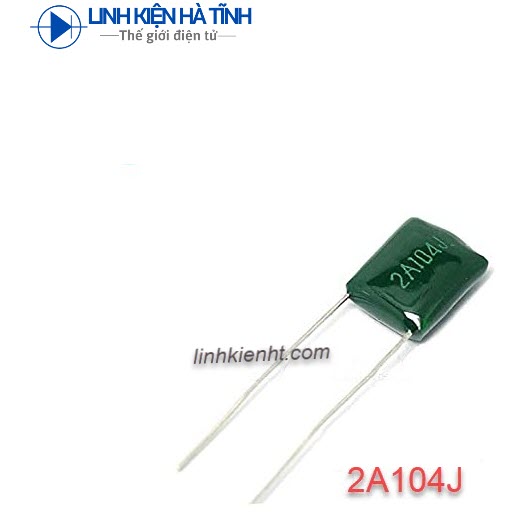

20 con TỤ MICA 2A104J 100nF 100V

Điện dung: 100nF

Dòng điện cực đại: 2A

Loại: Diện dung cố định Sai số: 5%

TỤ MICA 2A104J 100nF 100V

Tụ Mica là tụ điện không qui định cực tính, đấu nối "thoải mái" vào mạng AC lẫn DC. Tụ Mica cấu tạo với các lớp điện môi là mica nhân tạo hay nhựa có cấu tạo màng mỏng (thin film) như Mylar, Polycarbonate, Polyester, Polystyrene (ổn định nhiệt 150 ppm/C).

Thông số kỹ thuật:

Điện dung: 100nF

Dòng điện cực đại: 2A

Loại: Diện dung cố định Sai số: 5%

Cách đọc giá trị tụ Mica

• Phần đầu chỉ mức điện áp:
  + 1H =50V.
  + 2A = 100V.
  + 2D = 200V.
  + 2E = 250V.
  + 2G = 400V.
• Phần giữa chỉ số dung lượng tụ được đọc theo chuẩn là giá trị picro Fara (pF)
  + Giá trị thứ 1 là số hàng chục
  + Giá trị thứ 2 là số hàng đơn vị
  + Giá trị thứ 3 là số mũ cơ số 10
• Phần cuối chỉ sai số
  + G = +-2%.
  + J = +-5%.
  + K = +-10%.

Vi dụ:

Tụ ghi giá trị 2A104J thì có nghĩa là: giá trị = 10 x 10 mũ 4= 100.000pF = 100nF chứ không phải 104pF, điện áp chịu đựng tối đa 100V, sai số 5%.
